لنگر محرک ناخن چیست و چه زمانی باید از آن استفاده کرد؟

الف لنگر میخکوب یک وسیله اتصال تک تکه است که یک میخ بتنی و یک آستین لنگر را ترکیب می کند و به آن اجازه می دهد مستقیماً با چکش به داخل بتن، سنگ تراشی یا بلوک رانده شود - در بسیاری از کاربردها نیازی به حفاری قبلی نیست. برای تاجران و افرادی که به یک لنگر سریع، قابل اعتماد و کم مشخصات در مواد پایه سخت نیاز دارند، لنگر میخکوب زمان نصب را تا 70% سریعتر از لنگرهای انبساط سنتی که نیاز به مته و پیچ جداگانه دارند ارائه می دهد.

این راهنما دقیقاً چگونگی را پوشش می دهد لنگر میخکوبs کار، انواع موجود، نحوه مقایسه آنها با روش‌های بست جایگزین، داده‌های ظرفیت بار، بهترین شیوه‌های نصب، و پاسخ به رایج‌ترین سؤالات.

لنگر درایو ناخن چگونه کار می کند؟

الف لنگر میخکوب از طریق انبساط مکانیکی کار می کند: یک پین فولادی سخت شده (میخ) به یک بدنه لنگر (آستین) از پیش نصب شده یا هم‌نصب شده وارد می‌شود و قسمت پایین آستین را مجبور می‌کند تا به سمت بیرون در برابر دیواره‌های سوراخ یا مواد پایه منبسط شود، و یک اصطکاک و قفل یاتاقانی ایجاد می‌کند که در برابر بیرون کشیدن مقاومت می‌کند. فرآیند ساده است:

1. لنگر را قرار دهید - مجموعه لنگر (میخ از قبل آزادانه در آستین قرار داده شده) را در برابر مواد در محل مورد نظر قرار دهید.
2. میخ را بکشید - با یک چکش (یا ابزاری که با پودر فعال می شود برای کاربردهای با حجم بالا) به سر میخ ضربه بزنید تا زمانی که میخ کاملاً جا بیفتد و صاف شود.
3. انبساط لنگر را قفل می کند - همانطور که میخ به سمت سوراخ آستین حرکت می کند، یک بخش مخروطی در نوک میخ، ساق های پایین آستین را مجبور می کند تا به سمت بیرون پخش شوند و مواد اطراف را بگیرند.
4. فیکسچر را نصب کنید - سر میخ (یا واشر/فلنج جدایی ناپذیر برخی از طرح ها) فیکسچر را به سطح می چسباند.

در کاربردهای از پیش مته کاری شده، آستین ابتدا در یک سوراخ راهنما با اندازه مناسب وارد می شود، سپس میخ به داخل آن می خورد.

انواع لنگرهای میخکوبی: کدام طرح برای کاربرد شما مناسب است؟

لنگرهای میخکوب یک اندازه برای همه نیستند. چندین طرح مجزا وجود دارد که هر کدام برای مواد پایه مختلف، جهت بارگذاری و روش‌های نصب بهینه شده‌اند.

1. لنگر درایو چکشی (لنگر پین)

را لنگر درایو چکشی رایج ترین شکل لنگر میخکوب برای استفاده عمومی ساختمانی است. از یک آلیاژ روی یا آستین نایلونی و یک پین فولاد کربنی سخت شده تشکیل شده است. آستین داخل یک سوراخ از پیش سوراخ شده قرار می گیرد (مطابق با قطر بیرونی آستین)، فیکسچر روی فلنج آستین قرار می گیرد و پین با چکش همسطح می شود. اندازه های استاندارد از 1/4 "× 1" تا 3/8 "× 3" با بارهای برشی کاری 200 تا 900 پوند بسته به اندازه و مواد پایه متغیر است. برای چسباندن نوارهای خزدار، گیره های مجرا، جعبه های الکتریکی و صفحات آستانه به کف بتنی یا دیوارهای بلوک ایده آل است.

2. لنگر درایو روی (لنگر پین سر صاف)

را لنگر درایو روی از یک آستین آلیاژ روی برای مقاومت در برابر خوردگی متوسط و یک سر صاف و کم مشخصات استفاده می کند که پس از راندن با سطح فیکسچر همسطح می شود. معمولاً در کاربردهای داخلی با بار سبک استفاده می‌شود - اتصال مسیرهای فلزی، گیره‌های لوله، گیره‌های مدیریت سیم و علامت‌ها به بتن یا بلوک. لنگرهای درایو روی برای محیط های بیرونی یا با رطوبت بالا توصیه نمی شوند. در این شرایط باید نسخه های فولادی ضد زنگ یا نایلون جایگزین شوند.

3. لنگر میخ نایلونی

الف لنگر محرک میخ نایلونی بدنه نایلونی را جایگزین آستین فلزی می کند و به آن ایمنی کامل در برابر خوردگی، عایق الکتریکی و سازگاری با موادی می دهد که تماس گالوانیکی با فلز می تواند به آن آسیب برساند. کاربردهای متداول عبارتند از لنگر انداختن کاشی و سنگ، الزامات عایق الکتریکی و محیط های بیرونی که در آن خوردگی فلز یک نگرانی است. در مقایسه با طرح‌های آستین فلزی، استحکام برشی و کششی کمتری دارد - معمولاً 100 تا 400 پوند بار کاری در مقابل 200 تا 900 پوند برای نسخه‌های روی یا فولادی.

4. لنگر محرک فعال با پودر (PالفF Nail)

در ساخت و سازهای تجاری با حجم بالا، الف اتصال دهنده پودری (PالفF) - که به آن لنگر میخ فعال با پودر نیز می گویند - از یک بار انفجاری کنترل شده استفاده می کند تا یک میخ سخت شده را مستقیماً در کسری از ثانیه به داخل بتن یا فولاد وارد کند. اینها سریعترین هستند لنگر میخکوبs در دسترس است، به طور گسترده برای اتصال مسیر فولادی به دال های بتنی، صفحات زیرین چوبی به بتن، و شبکه سقف معلق به عرشه های بتنی استفاده می شود. عمق نفوذ 1/2 اینچ تا 1-1/4 اینچ در بتن معمولی است، با مقادیر برشی 500-1500 پوند در هر بست در بتن 3000 PSI.

5. ناخن برش بتنی (ناخن بنایی)

را simplest form of a لنگر میخکوب ، سخت شده ناخن برش سنگ تراشی مستقیماً به داخل اتصالات ملات یا مواد بلوک نرمتر بدون آستین هدایت می شود. این گزینه کم‌هزینه‌ترین گزینه (در حد 0.03 دلار به ازای هر بست به صورت عمده) و سریع‌ترین برای نصب است، اما از نظر ارزش‌گذاری کمترین سازگاری را نیز دارد و برای بارهای سازه‌ای مناسب نیست. بهترین استفاده برای چسباندن نوارهای خزدار به اتصالات ملات، قالب‌های موقت، یا برش‌های سبک برای مسدود کردن.

مقایسه انواع لنگر درایو ناخن: بار، مواد و بهترین کاربردها

جدول 1: مقایسه انواع لنگر میخکوب بر اساس مواد، ظرفیت بار، روش نصب و هزینه.

لنگر درایو ناخن در مقابل سایر اتصال دهنده های بتنی: چگونه آنها را با هم مقایسه می کنند؟

را لنگر میخکوب از نظر سرعت و سادگی عالی است، اما همیشه بهترین انتخاب نیست. درک نحوه قرار گرفتن آن در برابر لنگرهای پیچ، لنگرهای گوه ای و لنگرهای چسب به شما کمک می کند تا بست مناسب را برای کار انتخاب کنید.

جدول 2: لنگرهای محرک میخ در مقابل بست های بتنی جایگزین - سرعت، بار، قابلیت جابجایی و بهترین موارد استفاده.

غذای کلیدی: a را انتخاب کنید لنگر میخکوب هنگامی که سرعت نصب مهم است، بار سبک تا متوسط (زیر 900 پوند) است و دوام قابل قبول است. برای بارهای سازه ای سنگین، مناطق لرزه ای یا کاربردهایی که در آینده نیاز به حذف دارند، لنگرهای گوه ای، لنگرهای پیچی یا لنگرهای چسب مناسب تر هستند.

ظرفیت بار لنگر میخ درایو: اعداد به چه معنا هستند

داده های ظرفیت بار برای لنگر میخکوبs به طور معمول به عنوان منتشر می شود بار نهایی (بار شکست در آزمایش) تقسیم بر ضریب ایمنی 4:1 برای رسیدن به بار کاری مجاز . همیشه با بار مجاز (در حال کار) طراحی کنید، نه بار نهایی. متغیرهای کلیدی موثر بر عملکرد:

• مقاومت فشاری بتن (PSI) - بتن PSI بالاتر (به عنوان مثال، 4000 PSI) مقادیر لنگر قابل توجهی نسبت به بتن 2500 PSI ایجاد می کند. یک لنگر درایو چکشی 1/4 × 1 اینچی ممکن است در بتن 3000 PSI 300 پوند برش داشته باشد اما در بتن 2000 PSI فقط 185 پوند برش داشته باشد.
• الفnchor diameter and embedment depth - قطر بزرگتر (3/8 اینچ در مقابل 1/4 اینچ) و جاسازی بیشتر، هر دو مقاومت بیرون کشیدن را به میزان قابل توجهی افزایش می دهند. یک لنگر 3/8 اینچ × 3 اینچ ممکن است 3× بار یک واحد 1/4 اینچ × 1 را در همان ماده پایه حمل کند.
• لبه و فاصله فاصله - نصب a لنگر میخکوب خیلی نزدیک به لبه بتنی ظرفیت را به میزان قابل توجهی کاهش می دهد. حداقل فاصله لبه معمولاً 10× قطر لنگر است (مثلاً 2-1/2 اینچ برای لنگر 1/4 اینچی). حداقل فاصله بین لنگرها نیز معمولاً 10× قطر است.
• جهت بارگذاری - بارهای برشی (موازی با سطح) معمولاً بیشتر از بارهای کششی (عمود، کششی) برای لنگرهای میخکوبی است.
• شرایط مواد پایه - بتن ترک خورده، بلوک توخالی، یا سنگ تراشی فرسوده همگی ارزش نگهداری را کاهش می دهند. لنگرهای میخکوب are not rated for use in cracked concrete تحت شرایط بار دینامیکی یا لرزه ای

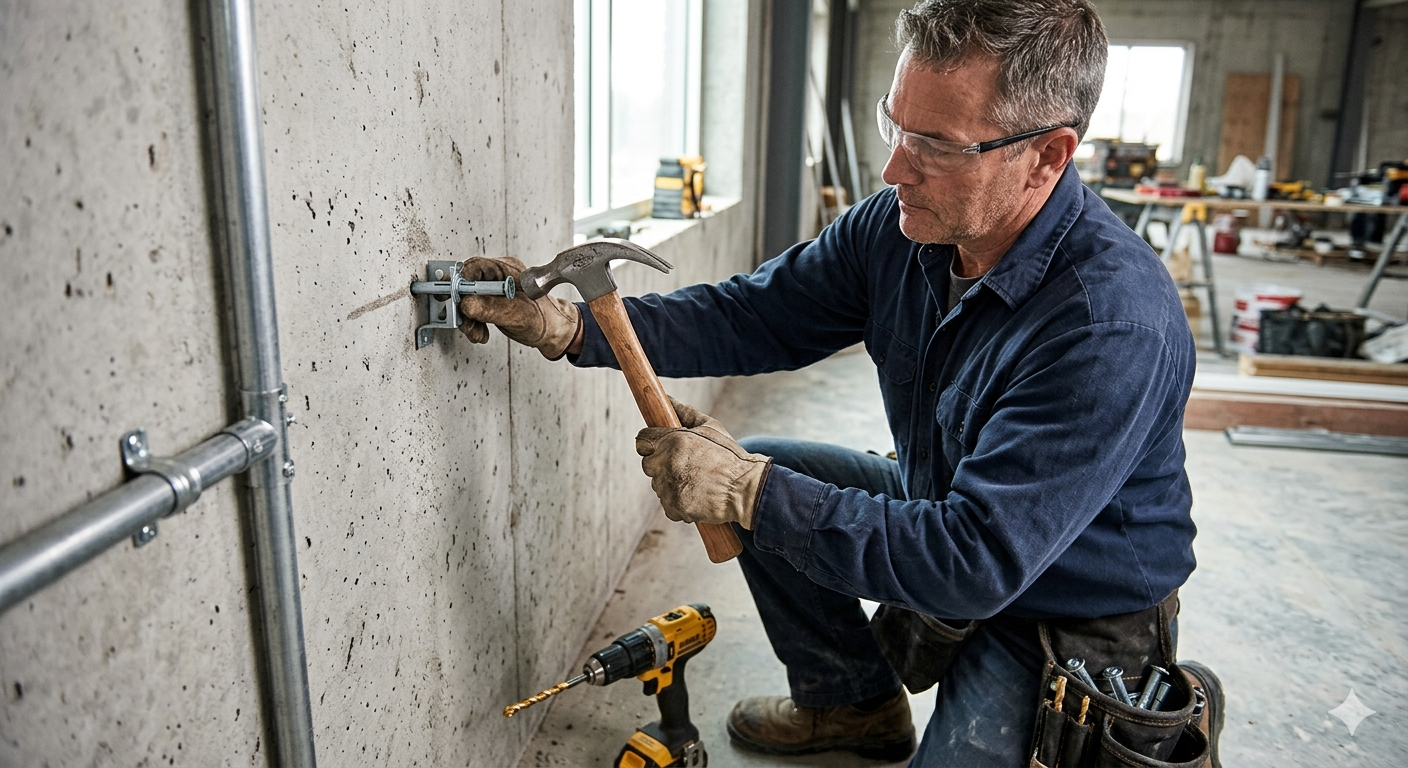

نحوه نصب لنگر درایو ناخن: راهنمای گام به گام

نصب صحیح a لنگر میخکوب ساده است اما نیاز به توجه به اندازه سوراخ، عمق و حرکت عمود بر آن دارد - اشتباهات در هر مرحله قدرت نگه داشتن را 30 تا 60٪ کاهش می دهد.

ابزار و مواد مورد نیاز

• مته چکشی با نوک بنایی با اندازه مناسب (قطر منطبق با آستین لنگر O.D.)
• چکش (16 تا 22 اونس توپی یا چکش پنجه ای)
• عمق سنج یا اندازه گیری نوار
• هوای فشرده یا لامپ دمنده (برای تمیز کردن سوراخ)
• لنگرهای میخکوب در اندازه و متریال مورد نیاز
• عینک ایمنی

مراحل نصب

1. مکان را علامت گذاری کنید - از یک مداد یا نشانگر برای نشان دادن دقیق محل قرارگیری لنگر استفاده کنید و اطمینان حاصل کنید که الزامات فاصله لبه برآورده شده است (حداقل 10× قطر لنگر از هر لبه بتنی).
2. سوراخ خلبان را دریل کنید - با استفاده از یک مته چکشی با مته سنگ تراشی کاربید مناسب، عمود بر سطح به عمق مورد نیاز مته بزنید (طول لنگر حداقل 1/2 اینچ برای پاکسازی زباله) حفاری در زاویه نصب لنگر را ضعیف می کند.
3. سوراخ را تمیز کنید - گرد و غبار بتن را با هوای فشرده یا لامپ دمنده از سوراخ خارج کنید. زباله های باقی مانده در سوراخ از انبساط کامل آستین جلوگیری می کند و قدرت نگهداری را تا 40٪ کاهش می دهد.
4. محل اتصال را قرار دهید (در صورت وجود) - اگر لنگر از سوراخ فیکسچر عبور می کند، قبل از قرار دادن لنگر، فیکسچر را تراز کنید.
5. لنگر را وارد کنید - فشار دهید لنگر میخکوب مونتاژ (آستین با سنجاق از قبل آزاد) در سوراخ تا زمانی که فلنج در برابر فیکسچر یا سطح قرار گیرد.
6. پین را برانید - با چکش به صورت مربعی و مکرر به سر میخ ضربه بزنید تا زمانی که سر ناخن کاملاً همسطح با بالای آستین قرار گیرد. معمولاً به 5 تا 15 ضربه چکش محکم نیاز دارد. پس از شستشو بیش از حد ضربه نزنید - این می تواند به مکانیسم انبساط آسیب برساند.
7. نصب را بررسی کنید - از نظر بصری تأیید کنید که پین کاملاً قرار گرفته است، فلنج آستین به سطح محکم است و هیچ شکافی بین فیکسچر و مواد پایه وجود ندارد.

نکته حرفه ای: اگر پین قبل از اینکه فلنج محکم بنشیند بیرون بیاید، سوراخ خیلی عمیق است. اگر نمی‌توان پین را بدون نیروی بیش از حد در هم تراز کرد، سوراخ ممکن است کمتر از اندازه باشد - هرگز به لنگر ناهماهنگ فشار نیاورید، زیرا در خطر شکافتن آستین و از دست دادن تمام قدرت نگه‌داری هستید.

کاربردهای متداول برای لنگرهای محرک ناخن در ساخت و ساز و DIY

لنگرهای میخکوب یکی از همه کاره ترین اتصال دهنده های سبک در ساخت و سازهای بتنی و بنایی است که در طیف گسترده ای از کاربردهای تجاری، صنعتی و مسکونی استفاده می شود.

مصارف تجاری و صنعتی

• الفttaching electrical conduit clips and EMT straps to concrete walls and ceilings
• محکم کردن کانال های پایه فلزی (unistrut) به عرشه های بتنی
• چسباندن آویزهای شبکه ای سقف کاذب به زیره های دال بتنی
• نصب بست های پشتیبانی لوله و براکت های سینی کابل
• الفnchoring metal stud track bottom plates to concrete floors (with PAF nail anchors)
• نصب قاب های پانل دسترسی و صفحات آستانه درب

مصارف مسکونی و DIY

• الفttaching furring strips to concrete basement walls for paneling or insulation framing
• محکم کردن قفسه های دیواری روی دیوارهای فونداسیون بتنی یا بلوک
• چسباندن تزئینات پنجره، پوشش در و قرنیز به بتن یا بنایی
• نصب سخت افزار پایه نرده در فضای باز در پاسیوهای بتنی
• الفnchoring light fixtures, motion sensors, and security cameras to masonry exteriors
• الفttaching garden edging and landscape border clips to concrete walkways

نحوه انتخاب اندازه مناسب لنگر درایو ناخن

انتخاب صحیح لنگر میخکوب اندازه نیاز به متعادل کردن بار مورد نیاز، قطر سوراخ ثابت، مواد پایه و عمق جاسازی موجود دارد. از منطق اندازه گیری زیر استفاده کنید:

جدول 3: راهنمای اندازه لنگر محرک میخ با الزامات مته، عمق جاسازی و مقادیر بار مجاز در بتن 3000 PSI.

اشتباهات برتر لنگر درایو ناخن و نحوه اجتناب از آنها

بیشتر لنگر میخکوب خرابی های میدانی به مجموعه کوچکی از خطاهای نصب قابل اجتناب بازمی گردد. آگاهی از آنها قبل از شروع می تواند از دوباره کاری پرهزینه جلوگیری کند.

• قطر سوراخ اشتباه - رایج ترین خطا استفاده از بیتی که حتی 1/32 اینچ بیش از حد بزرگ است باعث می‌شود که آستین به جای انبساط در سوراخ بچرخد و قدرت نگه‌داری تقریباً صفر را ایجاد کند. همیشه بررسی کنید اندازه بیت دقیقاً با O.D آستین لنگر مطابقت دارد.
• عمق سوراخ ناکافی - اگر سوراخ خیلی کم عمق باشد، پین نمی تواند به اندازه کافی دور شود که آستین را به طور کامل باز کند. همیشه حداقل 1/2 اینچ عمیق تر از حداقل تعبیه لنگر سوراخ کنید.
• سوراخ کثیف - گرد و غبار بتن و زباله های موجود در سوراخ به عنوان روان کننده عمل می کند و اصطکاک بین آستین منبسط شده و دیواره سوراخ را تا 40٪ کاهش می دهد. همیشه قبل از قرار دادن لنگر سوراخ را منفجر کنید.
• نصب در سلول های بلوک توخالی - الف لنگر میخکوب رانده شده در حفره توخالی یک بلوک CMU چیزی برای گسترش ندارد و بلافاصله از کار می افتد. همیشه روی تار جامد یا پوسته صفحه بلوک لنگر بزنید یا به جای آن از ضامن یا لنگر دیوار توخالی استفاده کنید.
• رانندگی با زاویه - الفn angled hole and angled installation create asymmetric expansion, reducing holding strength and creating eccentric loading on the fixture.
• نصب خیلی نزدیک به لبه یا لنگر دیگر - نقض حداقل فاصله لبه و فاصله باعث شکست مخروط بتن در بارهای بسیار کمتر از ظرفیت نامی می شود. قطر ≥ 10× را از لبه ها و بین لنگرها حفظ کنید.

سوالات متداول در مورد لنگرهای محرک ناخن

نتیجه گیری: چه زمانی یک لنگر میخ میخ انتخاب درستی است؟

الف لنگر میخکوب در مواقعی که به محلول بست سریع، دائمی، سبک تا متوسط در بتن جامد یا بنایی نیاز دارید، انتخاب مناسبی است و سرعت نصب در اولویت است. برای اجرای مجرا، خز کردن، گیره های لوله، شبکه سقف، صفحات آستانه و صدها کار ساخت و ساز مشابه، هیچ بست با ترکیبی از سادگی، سرعت (5 تا 15 ثانیه در هر لنگر)، هزینه کم (0.10-0.60 دلار در هر واحد)، و ظرفیت بار کافی مطابقت ندارد.

کجا لنگر میخکوبs کوتاهی - بارهای سازه ای سنگین بیش از 1000 پوند، بارگذاری لرزه ای یا دینامیکی، بتن ترک خورده، سلول های بلوک توخالی، یا هر برنامه ای که نیاز به حذف در آینده داشته باشد - سیستم های لنگر جایگزین مناسب هستند.

را keys to reliable performance are straightforward: match anchor size and sleeve material to the application, drill the hole to the exact diameter with adequate depth, clean the hole before inserting the anchor, drive the pin squarely to full engagement, and respect minimum edge and spacing distances. Do these five things consistently, and a لنگر میخکوب هر بار به ظرفیت کامل خود عمل خواهد کرد.
